SMT產線運行監控系統 ------解決方案

方案概述

監測壓縮氣進線管的壓力

監測SMT排氣管的風壓(通過風壓可算出排風管風速)

監測電子產線,每個工位是否正確配帶靜電手環,以及靜電手環是否完好

將所有監測數據,采集到服務器上,集中展示;在各車間看板展示;出現異常時,按設定要求,發出報警信號

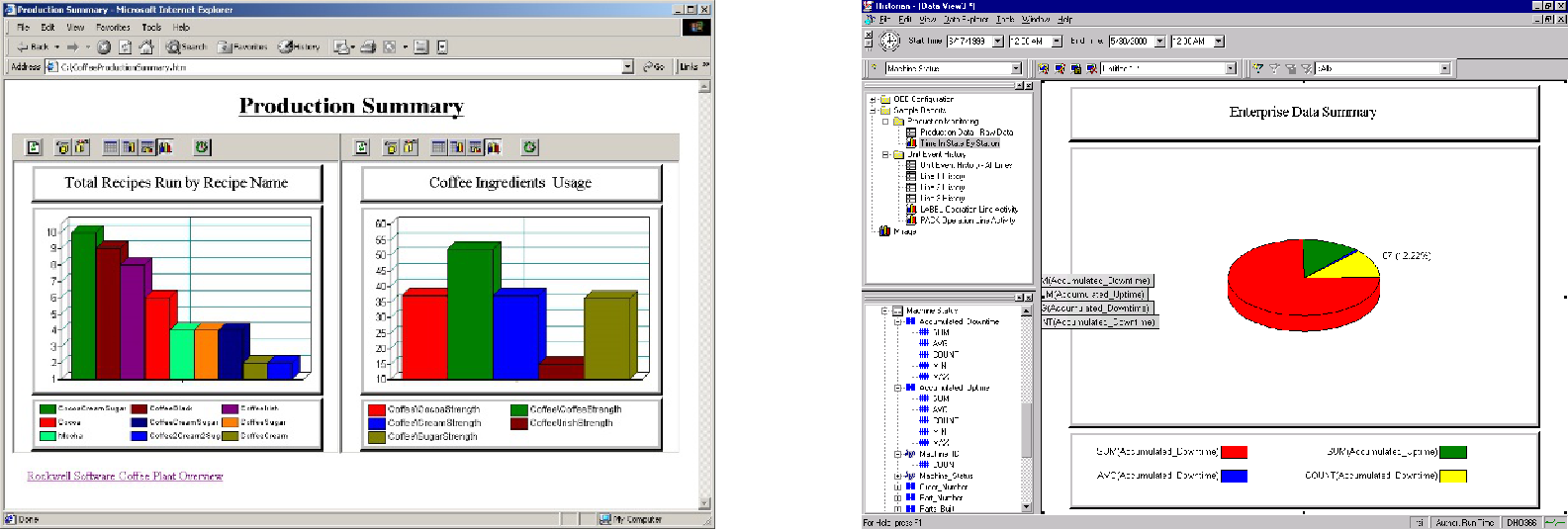

生成歷史數據,報表、曲線、趨勢

或將數據,推送至第三方軟件平臺

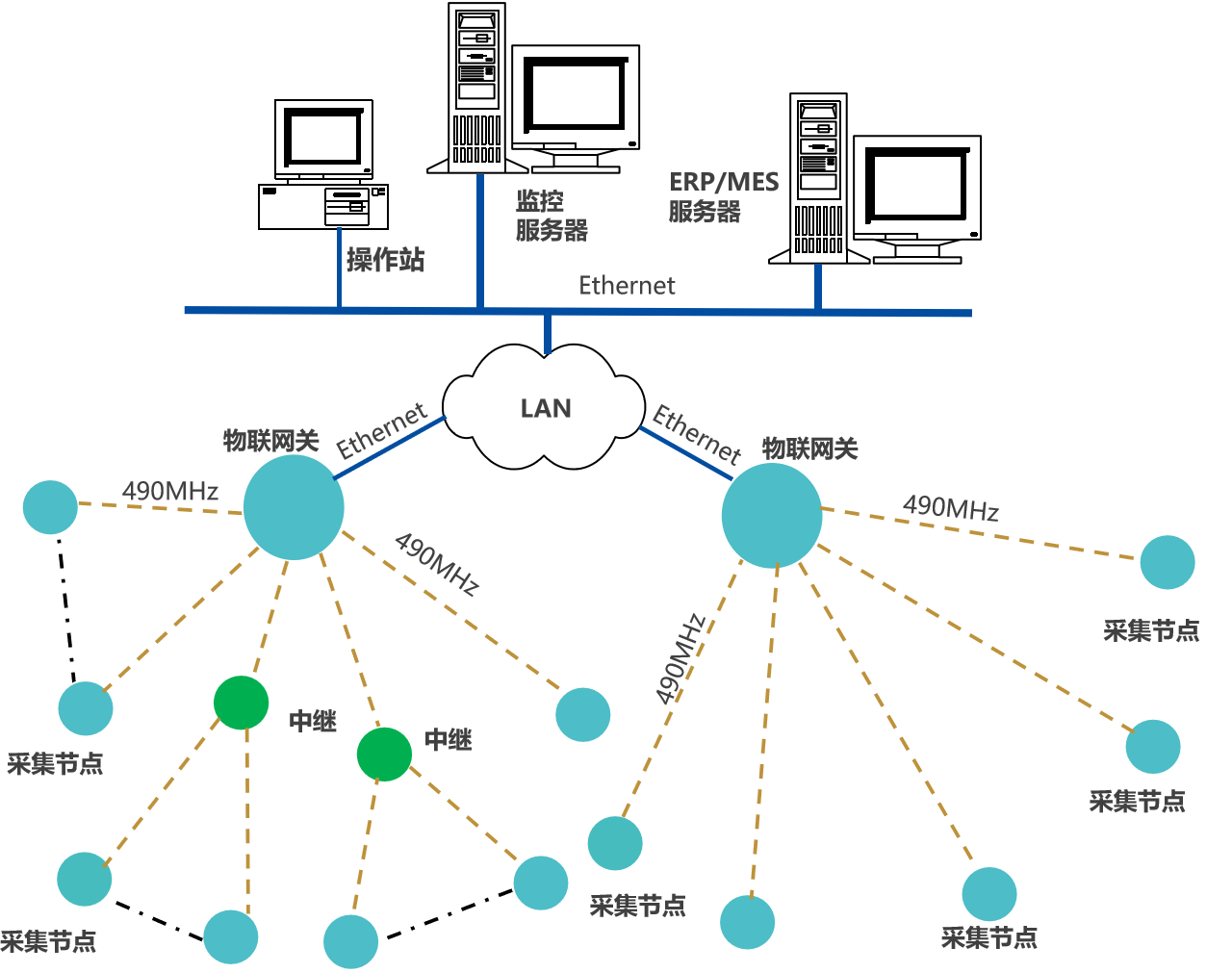

網絡方案

采集節點數據,通過LoRa上傳數據至物聯網關,網關通過Ethernet或Wi-Fi,接入LAN,推送數據至企業生產管控服務器

網絡技術參數:

無線頻段:490MHz( 430-510MHz ),可提供不同國家地區規定的頻段

應用于跨車間、廠房,節點電池供電的無線傳輸;傳輸距離500m至10Km

可增加中繼,延長傳輸距離;網關可作中繼

應 用:

機臺、機器運行數據

需要跨車間、廠房、樓層的生產運行數據傳輸

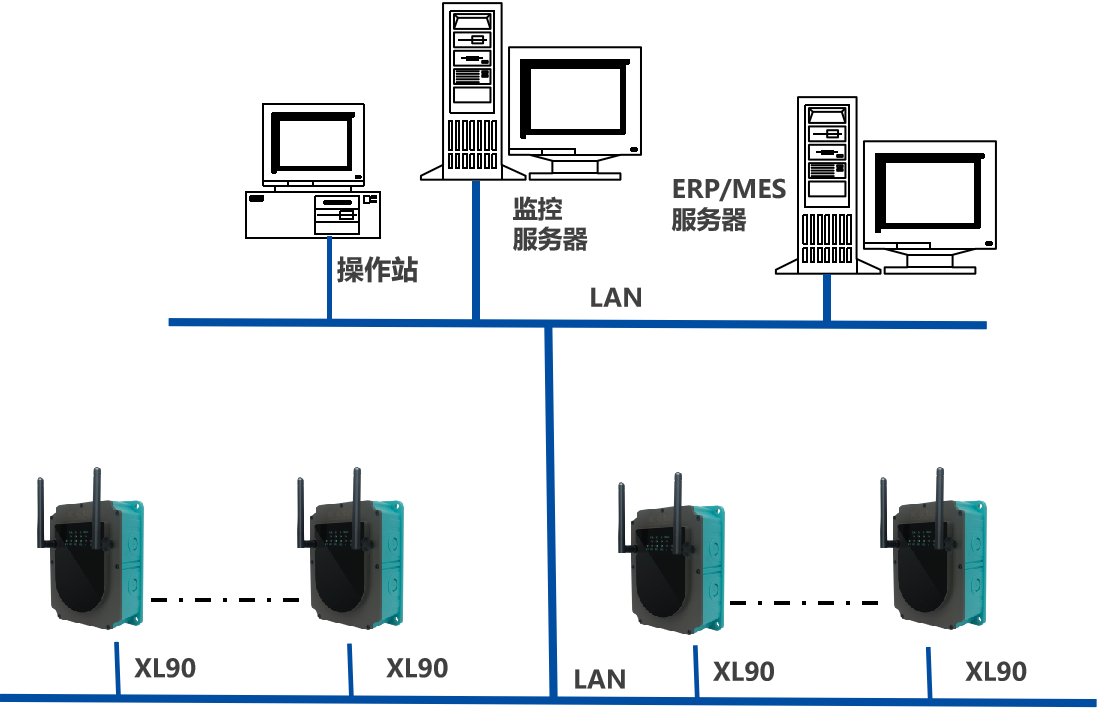

平臺及網絡方案

基于XIoT技術的SMT產線運行管控系統,平臺由1套XL.Cloud軟件、1臺監控服務器構成;通信網絡多臺XL90物聯網關,及LAN構成

物聯網關通過無線方式,獲取智能傳感器的數據,通過局域網,將數據推送至監控服務器

物聯網關支持Ethernet/4g/Rs485等通信接口,可將數據推送至多個平臺,可以是公有云或私有云平臺

用戶根據系統規模大小配置1臺或兩臺服務器,以及服務器技術參數

用戶可選第三方生產管控平臺,直接從XL90網關,獲取數據;支持XL/9-RDS Redis數據交換協議,XL/9-DB 數據庫格式協議,支持MS SQL,MY SQL,ORACLE等數據庫;支持物聯網協議MQTT、SOAP,以及工業、電力等等多種通信協議

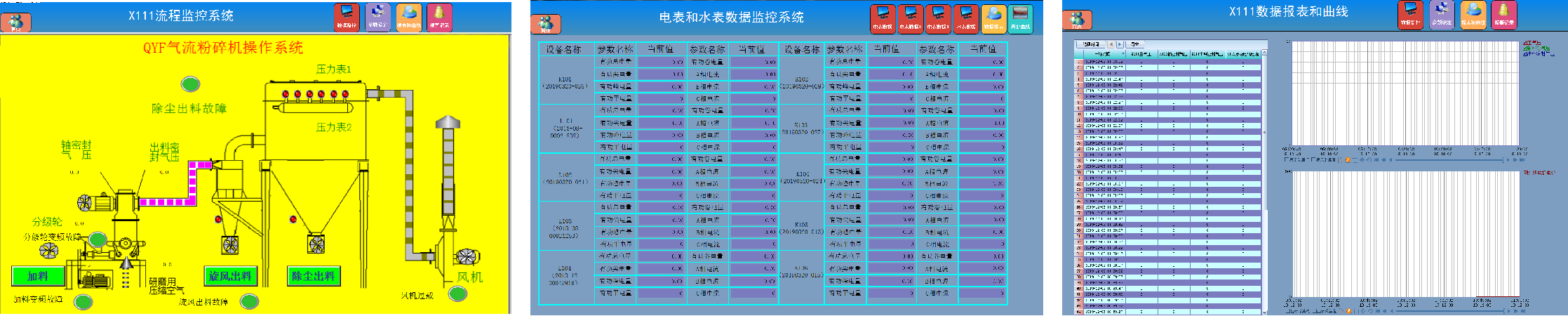

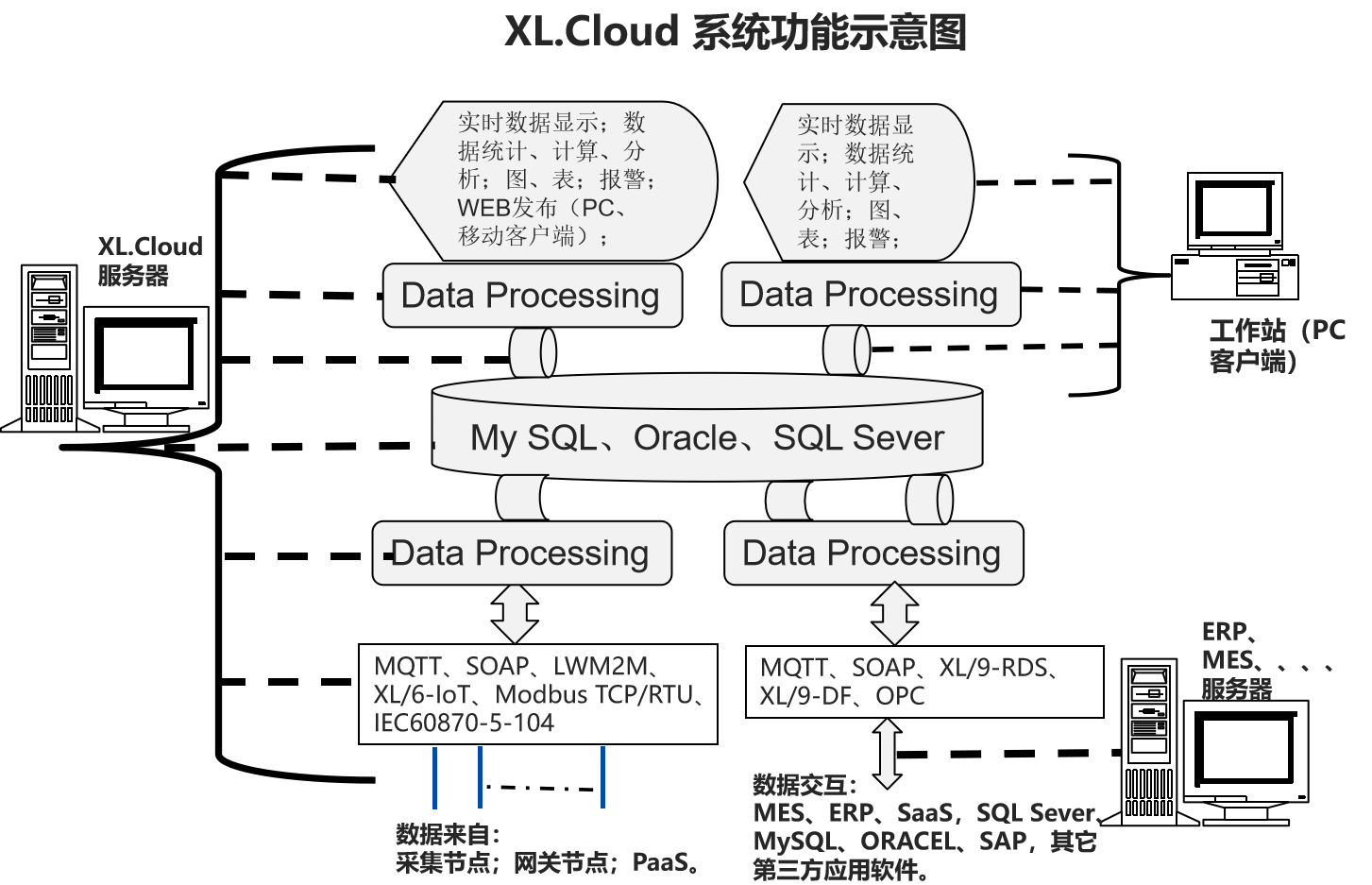

平臺軟件XL.Cloud


企業級的,工業物聯網, SaaS云平臺

XL.Cloud,是為工業企業用戶設計開發,對機器運行管控的平臺軟件,安裝在企業服務器,或第三方云服務器上

中文、英文兩個不同的語言版本可選

支持支持WIN Sever 2008、2012等以上版本操作系統

支持支持MY SQL、SQL Server數據庫

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP,XL/6-IoT、XL/9-DB、XL/9-RDS,等等通信協議,并可和第三方數據庫,Oracle、SAP等交換數據

支持10萬級采集節點并發

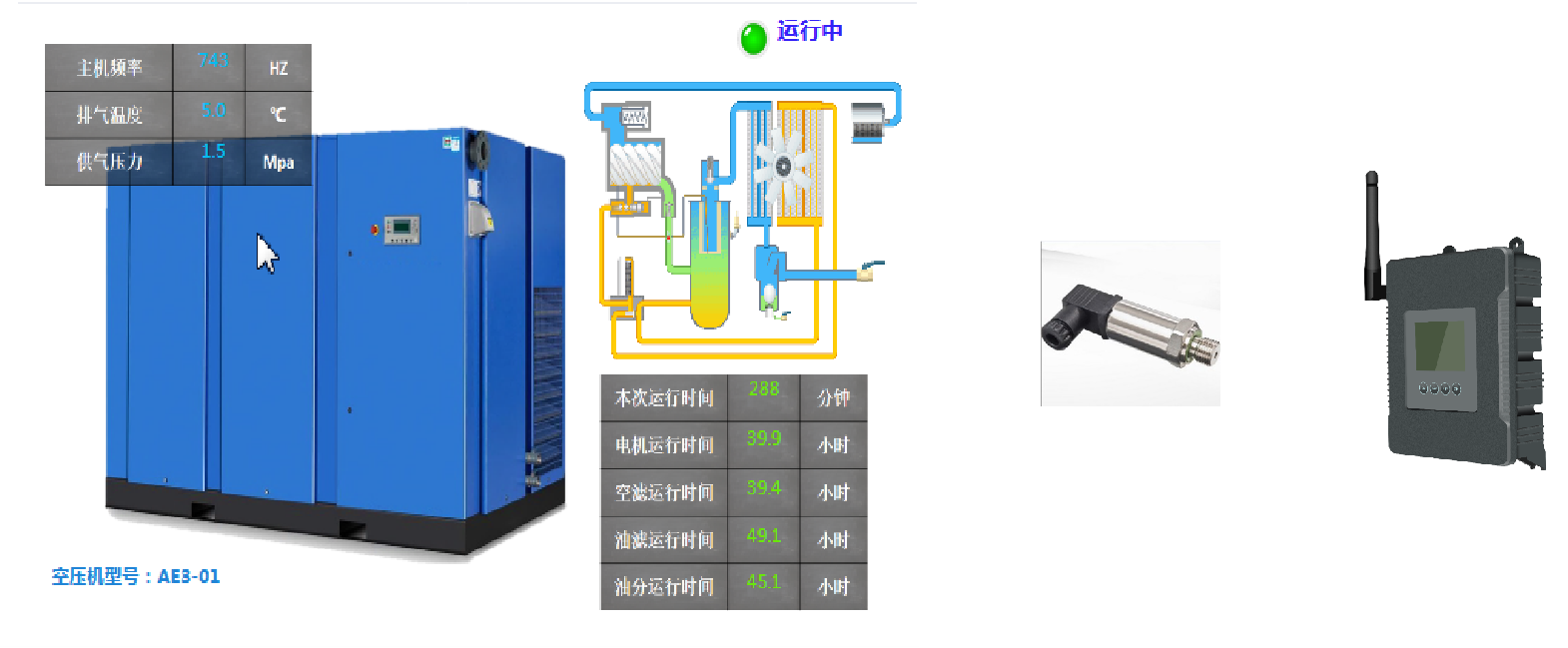

壓縮氣壓力監測

在壓縮氣進氣管,安裝一臺智能壓力傳感器,監測壓縮氣進氣管壓力,通過無線上傳壓力數據

為便于現場安裝、使用,選用分體式的XL51PX分體式智能壓力傳感器,用電池供電。傳感器擰在管上,主機固定在壁或設備上(可用吸鐵安裝方式)

技術參數:433MHz無線傳輸,XL/6-IoT、Modbus RTU協議;壓力量程:0-2MPa,精度0.5級;安裝螺紋:G1/2;IP65防護等級;電池供電:DC3.6V,8AH

壓力參數可按要求提供

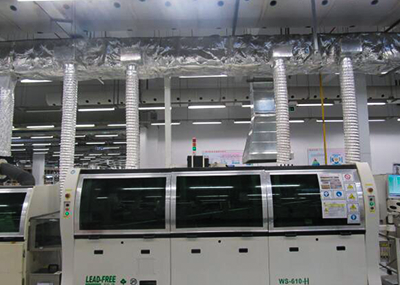

SMT排風管風壓監測

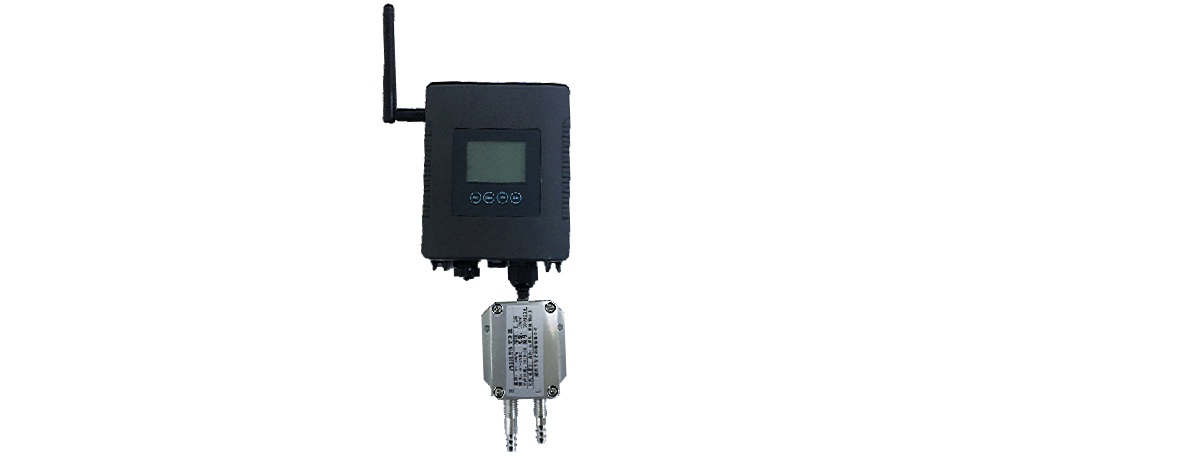

在SMT設備主排氣管,或是支排氣管上,安裝XL51PA智能差傳感器,監測排風管的壓力,并可計算排風管的流速。XL51PA通過無線上傳排風管的壓力數據

為便于現場安裝,XL51PA差壓傳感器可選用電池供電。由于排風管內空氣溫度較高,在安裝點增加一節銅的引管,用于降溫。主機固定在壁或排風管上(可用吸鐵安裝方式)

技術參數:433MHz無線傳輸,XL/6-IoT、Modbus RTU協議;壓力量程:0-600Pa,精度0.5級;IP65防護等級;電池供電:DC3.6V,8AH

壓力以參數可按要求提供

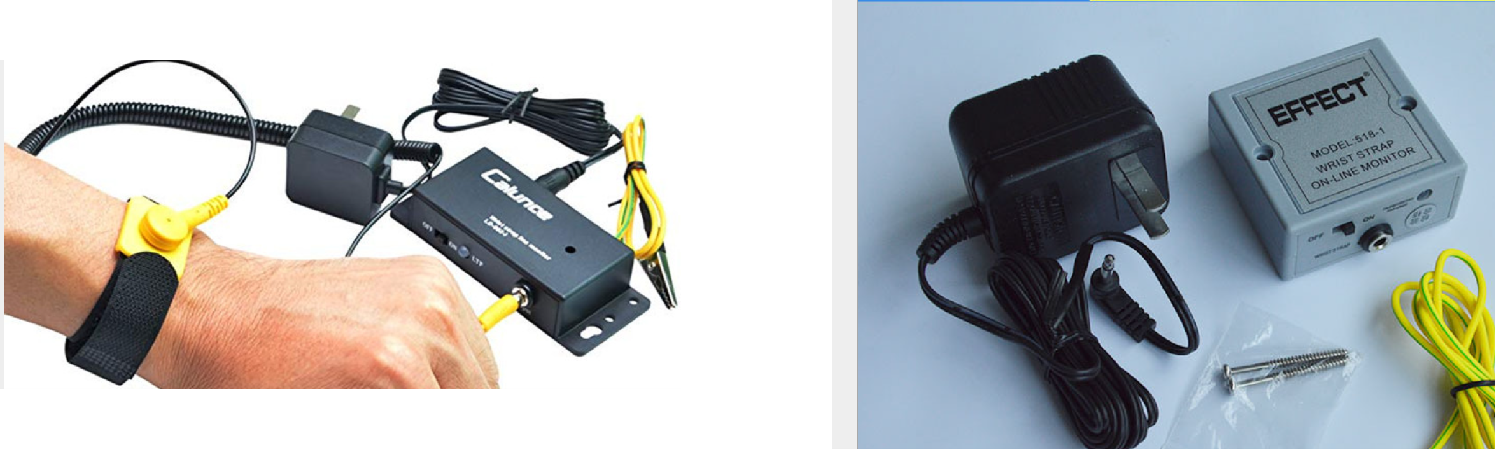

靜電手環監測

監測電子產線每個工位,操作人員是否正確配帶靜電手環,以及靜電手環是否完好。 靜電消除系統是一個完整的系統,在不影響原系統運行的前提下,增加采集模塊及外殼,在工位報警器上采集,靜電手環的運行狀態信號。原報警器內部PCB等板,重新安裝在新增的外殼內。采集模塊通過無線方式,上傳靜電手環的運行狀態信號

根據用戶已安裝運行的報警器體積大小,選擇一個外觀及尺寸合適的外殼,用于安裝智能采集模塊,及靜電監測報警器

從靜電監測報警器上,引出運行狀態信號

智能采集模塊,通過無線方式上傳靜電監測器的運行狀態

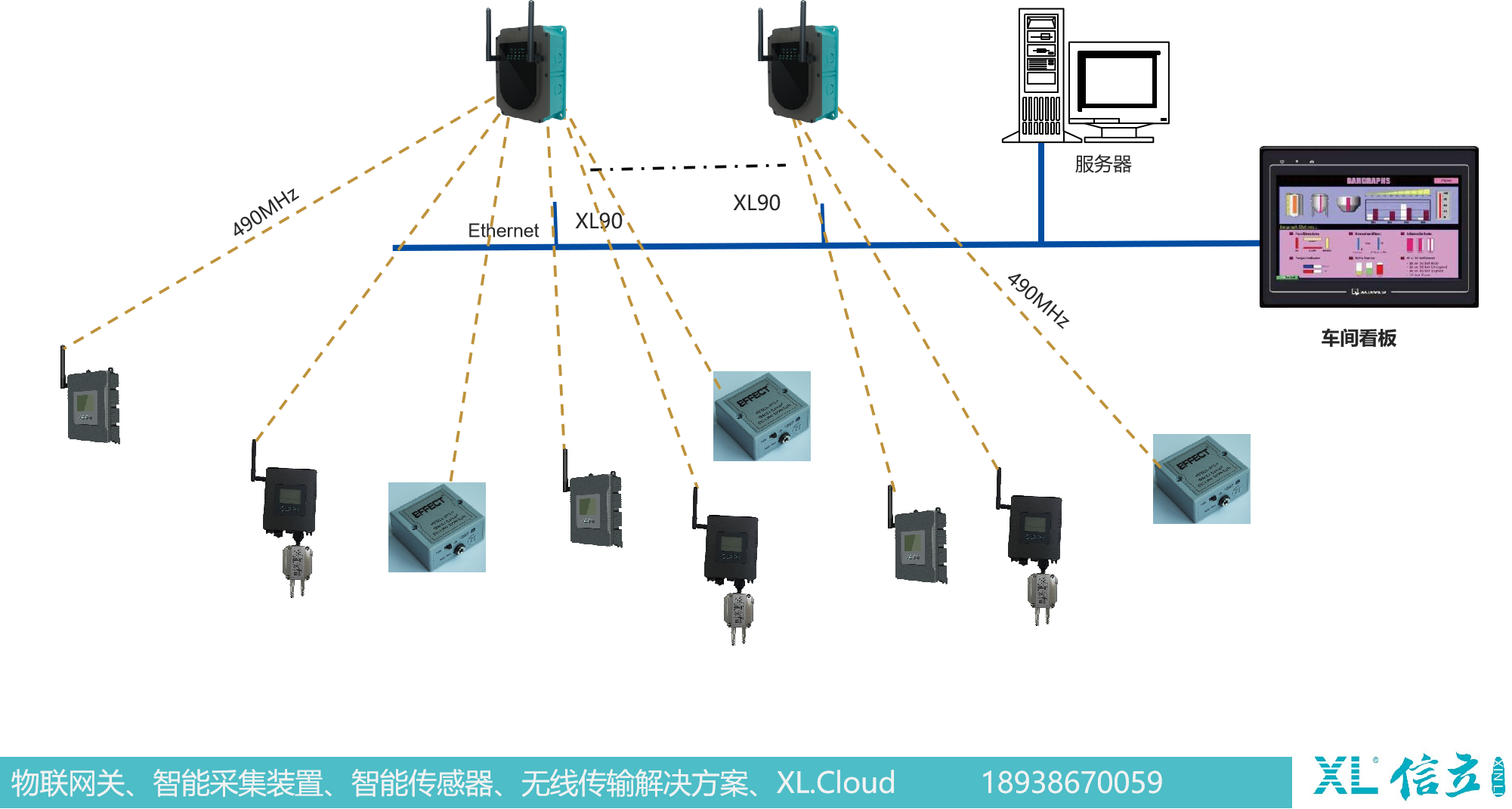

系統配置示意圖


工程案例


項目實施

系統功能需求設計

現場勘測,獲取信號、數據確定;監測點設計、確定;監測數量確定;功能需求溝通

技術細節解決方案溝通、確定;安裝方式溝通、確定

系統技術方案設計、確認

項目施工方案、施工計劃溝通、確定

軟件功能及界面設計,確認

現場安裝、調試,運行;項目驗收

系統運行、維護、檢修、維護
