SMT線絲印機上電池電機及工作空間溫濕度監測----技術方案

方案概述

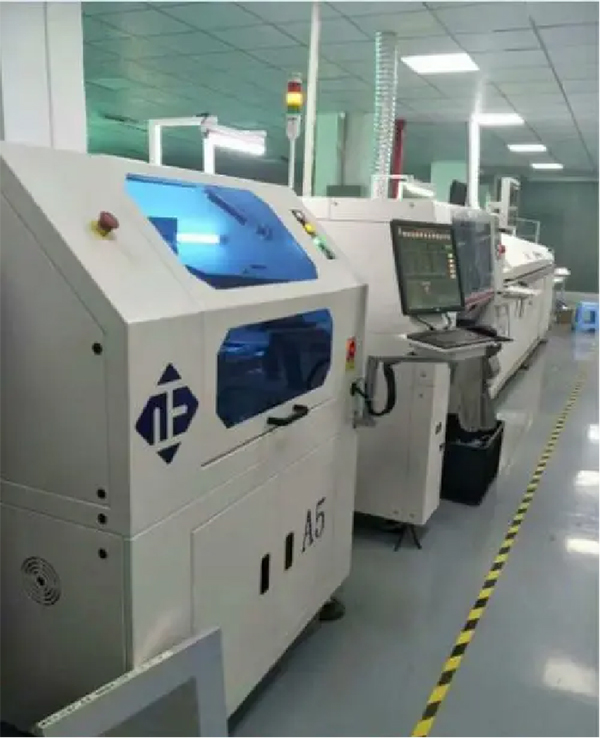

采集SMT線，絲印機刮刀電機溫度，刀頭備用電池電壓，絲印空間溫濕度；

由于是一次性電池，工作人員不定期測量電池電壓，確保電池處于有效狀態；

工作空間溫、濕度對工藝質量有影響，需要人工定時監視記錄，費時、費力，且不能及時獲取數據異常，追溯不便；

刮刀電機出現故障時，不能及時發現；

需要設計一套在線監測系統，實時檢測電池電壓、工作空間溫、濕度，電機溫度等數據；相關參數處于臨界狀態時，即時發出報警信息，通知維護人員更換電池；

將采集到的電壓數據，在電腦上展示，生成歷史數據，報表、曲線、趨勢；

并可將數據，推送至MES或其它第三方軟件平臺。

技術方案設計

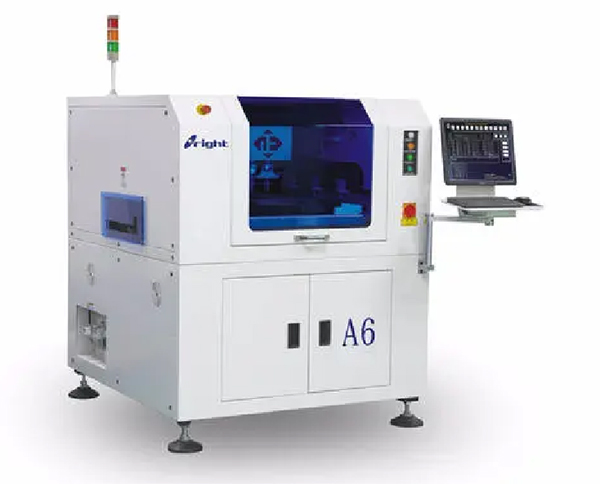

根據絲印機貼片機的結構及使用特點，數據采集系統的方案設計如下：

安裝1臺采集裝置，采集后備電池的電壓數據；

安裝1臺采集裝置，采集刮刀電機的溫度；

配置低功耗采集裝置，可以用電池供電；

采集裝置通過無線通信方式上傳數據；

臺采集電壓、溫度、溫濕度數據后，生成歷史數據庫，實時展示，統計、分析、報警，生成報表、曲線等用戶需求的信息。

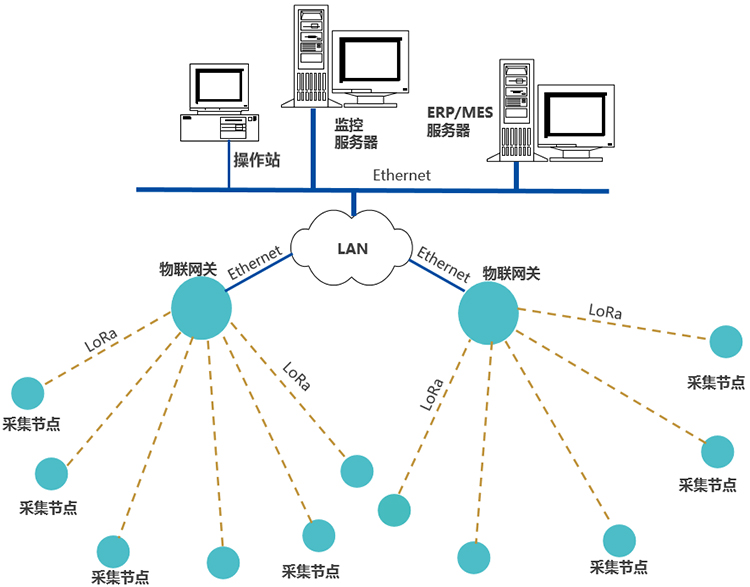

通信網絡方案設計

在每臺絲印機上，安裝1臺無線溫、濕度傳感器，和2臺無線采集裝置，采集絲印空間內的溫、濕度，后備電池電壓和刮刀電機的本體溫度；

每臺裝置，通過LoRa無線通訊上傳數據至物聯網關，網關通過Ethernet或Wi-Fi，接入LAN，推送數據至企業生產管控服務器。

LoRa無線通信網絡技術參數：

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段；

應用于跨車間、廠房，節點電池供電的無線傳輸；傳輸距離300m至5Km；

網關支持Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據。

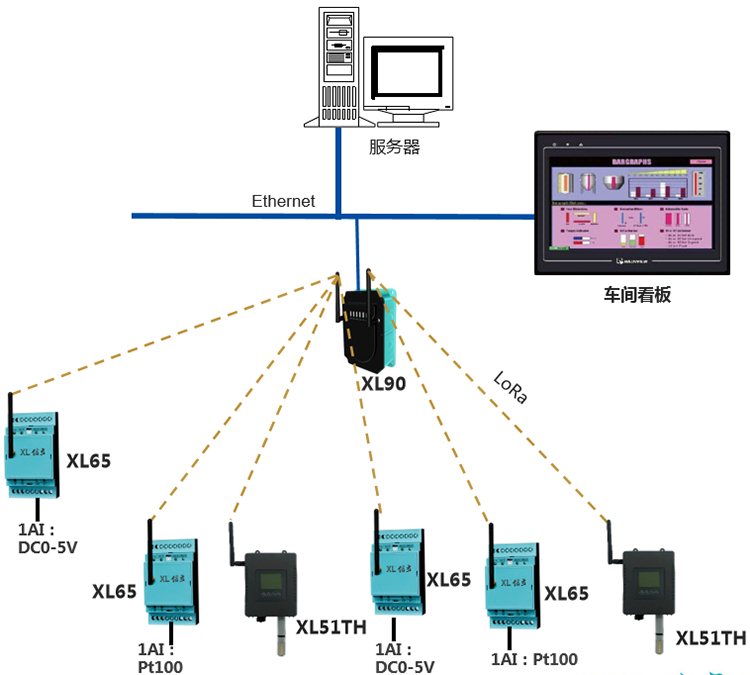

采集節點裝置配置示意圖

基于XIoT技術的絲印機電池電壓、電機溫度、絲印空間溫、濕度數據采集系統，選擇XL65無線采集裝置，和XL51TH溫、濕度傳感器，采集相關參數的數據，無線上傳至XL90物聯網關：

每臺XL65無線采集裝置，采集1路電池電壓信號，或溫度傳感器信號；

XL65無線采集裝置體積小，可用導軌安裝，或吸鐵石固定安裝；

XL51TH無線溫濕度傳感器，安裝在絲印空間內，不影響絲印機動作；也可把探頭伸入工作空間內，主機主外面，傳感器可選電池供電；

無線采集裝置和溫濕度傳感器，無線上傳自身工作電壓數據；并可設定電壓數據的上報頻率，保證及時上傳電壓數據的同時，也延長充電電池的使用時間。
