基于XIoT的綠化水管網閥門監控系統，按兩層結構設計，由監控平臺和控制終端構成。
廠區、園區等場所綠化水管網電磁閥、電動閥遠程開關、監控需求：
l 大型工業園區、公園、景區等場所，敷設有很長且分布廣的綠化水管，并在管網相應的節點，安裝有電磁閥、電動閥等對水進行控制。
l 閥門安裝分散，要實現遠程開、關控制，布置電纜不便、成本高，且容易被綠化工作損壞。
l 選用無線的方式，實現對閥門的遠程控制。并可選太陽能供電，使安裝更加便捷。
l 在有需要的點可安裝無線壓力監測，實現對管網壓力的監測。
l 在值室或監控室，配置監控平臺，實時監控整個管網的運行情況，對閥門進行遠程開、關操作，出現異常時發聲光報警信號，并對相關數據保存、記錄。
二、系統方案設計

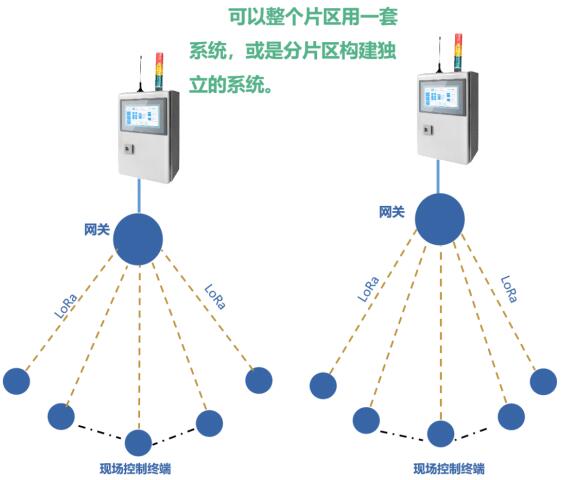

基于XIoT的綠化水管網閥門監控系統，按兩層結構設計，由監控平臺和控制終端構成。
l 監控平臺由物聯網關、觸摸屏組成。為了方便現場操作、使用，系統穩定、可靠，選擇觸摸屏作為HMI（人機界面），實現對整個管網的監測、控制。
l 控制終端安裝在現場，實現對電磁閥的操控。
l 如需監測管道壓力，可配置無線壓力傳感器。
l 控制終端、無線壓力傳感器，通過LoRa無線和監控平臺通信。
三、監控平臺設備配置方案

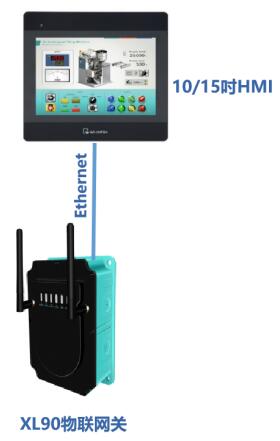

配置1臺XL90物聯網關，作為系統通信核心，無線連接現場控制設備，通過以太網連接觸摸屏。
XL90物聯網關，無線讀取現場控制終端的數據，通過以太網，轉發至觸摸屏，同時接收觸摸屏下發的開、關控制指令，轉發至現場控制終端。
根據區域內監控點的數量，配置10吋或15吋的觸摸屏，作為人機操作界面。
根據管道分布及電磁閥安裝點，設計管網示意圖在屏上展示，實時展示管網上各電磁閥的開、關狀態，及壓力監測點的壓力數據。
在觸摸屏上點擊電磁閥圖標，可遠程開、關電磁閥。
在觸摸屏上可將管網運行數據、操作記錄，保存，生成歷史記錄。
當系統出現異常時，發出聲光報警信號。
四、監控平臺配置

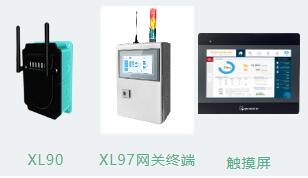

將物聯網關、觸摸屏、聲光報警器組裝在1套控制箱內，構成監控平臺XL97網關終端：

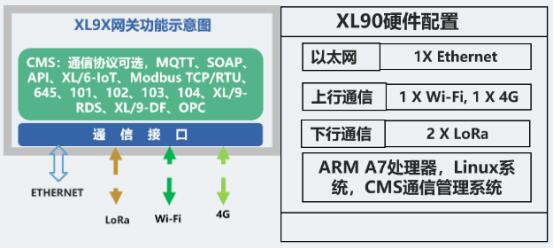

XL90物聯網關，支持兩路LoRa通信，可以分別配置成對上或對下通信；網關支持Ethernet、4g、Wi-Fi通信，可同時向多個系統轉發數據。
觸摸屏從網關讀取數據，按要求的功能進行處理、存儲、展示、報警。觸摸屏內置應用軟件，
更方便編程實現要求的功能。可選10吋，或15吋等尺寸的觸摸屏。不同的監測點可選不同尺寸的屏，內部軟件功能一樣。
聲光報警器及控制箱按屏體尺寸配。
五、現場控制設備配置方案

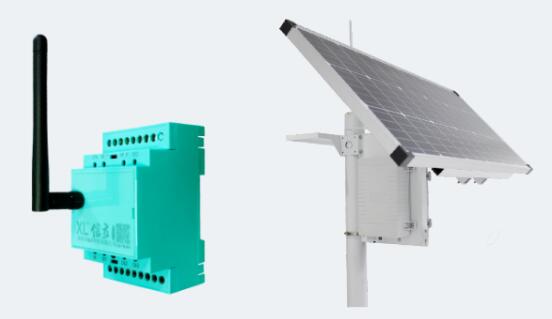

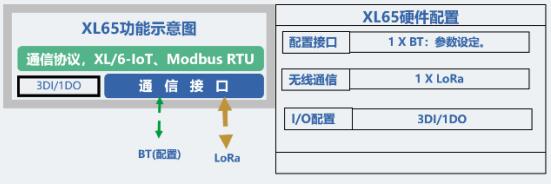

配置1臺XL65無線控制器，無線接收XL90物聯網關轉發的開、關指令，輸出開、關信號，控制電磁閥或電動閥開、關。
3個DI可以作位狀態信號輸入，監測現場設備。
配置一臺300X400X100，IP65的防護等級的控制箱，安裝XL65控制器，以及電源、開關、端子等輔助材料、配件。
如果現場用太陽能供電，XL65控制器可以安裝在太陽能控制箱內。
